أسباب الأضرار التي لحقت بالمحولات ذات الزيت

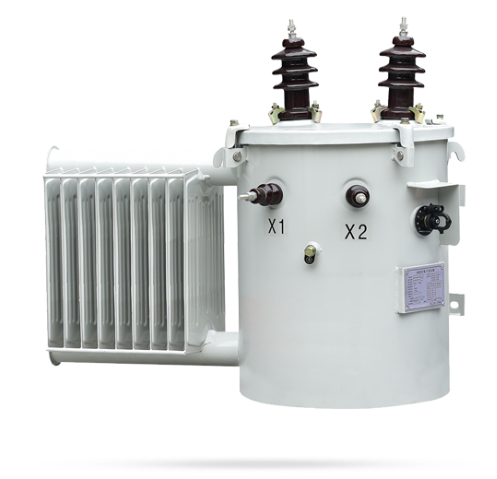

المحول الذي يضعفه الزيتيستخدم على نطاق واسع معدات نقل الطاقة والتحول في شبكة الطاقة. سعره مكلف وموثوقيته تحدد مباشرة العملية العادية لشبكة الطاقة. يعد تسخين المحول الذي تم تحريكه للزيت أثناء التشغيل سببًا مهمًا للشيخوخة التدريجية لنظام العزل الخاص به. من منظور تجديد معدات الطاقة ، فإن الزيادة في وقت خدمة المحول ستقلل بشكل كبير من تكلفة الأموال. يعد ملف اللف واللبات الحديدية مصادر الحرارة ، في حين أن درجة الحرارة الداخلية المفرطة للمحول تؤدي إلى فقدان عمر خدمة المحول. يتأثر نظام عزل ورق الزيت المحول بشكل أكثر بتغيرات درجات الحرارة ، وتصل درجة حرارة البقعة الساخنة المحول إلى أعلى من قيمة الحد. قد يؤدي تدهور ورقة العزل إلى فشل نظام العزل. إذا لم يتم تنفيذ المراقبة والصيانة في الوقت المناسب ، فستحدث الحوادث الخطيرة في النهاية. إذن ما هو سبب الأضرار التي لحقت بالمحول المليء بالزيت؟ إليكم بعض الإجابات.

هذه هي قائمة المحتوى:

L حجم السلك المحدد وصيادته غير معقول

قيود L في المادة الأساسية ، وكفاءة العملية ، إلخ.

الفشل في تحقيق دعم فعال للفات محولات التوزيع عن طريق الفوط والأقواس

ل بسبب عدم تناسق لفائف الجهد العالية والمنخفضة

لا يتم النظر بشكل كامل في تأثير درجة الحرارة على الاستقرار الحراري لدائرة القصر

إهمال للتحقق من مقاومة الدائرة القصيرة بعد إغلاق محولات التوزيع

حجم السلك المحدد وصلصه غير معقول

في عملية تصميم محول توزيع الطاقة ، تلف القوة الكهرومغناطيسية الناتجة عن الزيادة السريعةالمحول الذي يضعفه الزيتلا يعتبر اللف القصير ماسورة قصيرة فشل عزل الطبقة البينية.

القيود في المادة الأساسية ، وكفاءة العملية ، إلخ.

نظرًا لأن بعض نوى محولات التوزيع مصنوعة من مواد سبيكة غير متبلورة ، تتأثر بعملية المادة ، لا يمكن تحويل لف المحولات المملوء بالزيت إلا إلى شكل مستطيل أو بيضاوي. بالمقارنة مع اللف الدائري ، يكون الاستقرار ضعيفًا ، ومن السهل الخسارة بعد دائرة قصيرة. يحدث تشوه مستقر ، وهناك نقص في أساليب التقييم والحساب الفعال.

الفشل في تحقيق دعم فعال للفات محولات التوزيع عن طريق وسادات وأقواس

نظرًا لتأثير تكنولوجيا المعالجة ، فإن منصات النهاية ودعاماتهاالمحول الذي يضعفه الزيتلا يتم ضغط اللفات بشكل فعال وجرحها أثناء عملية المعالجة ، مما يؤدي إلى عدم وجود دعم فعال لللفات أثناء تأثير الدائرة القصيرة ، وعدم الاستقرار معرضة.

بسبب عدم تناسق لفائف الجهد العالية والمنخفضة

يزيد الصنبور للطبقة الخارجية لللف ارتفاع الجهد لمحول توزيع الطاقة من الانعطاف الجانبي غير المتوازن لللف ، والتسرب المغناطيسي أكبر. يتأثر هذا العامل إلى حد كبير بالعملية ويقلل من استقرار اللف من المحولات المملوء بالزيت.

لا يتم النظر بشكل كامل في حساب درجة الحرارة على الاستقرار الحراري للدائرة القصيرة المتعرجة في حساب الفحص

بعد محول توزيع الطاقة قصير الدائرة ، تكون اللفات تحت ظروف adiabatic ، وارتفع درجة حرارة لفائف المحولات المغطاة بالزيت بشكل حاد. وفقًا لـ GB1094.5 ، فإن الحد الأقصى لدرجة الحرارة المسموح بها لللفات النحاسية هي 250 درجة مئوية. في هذا الوقت ، تقل مقاومة الدائرة القصيرة لللفات إلى حد كبير. عندما تكون لفائف المحولات ساخنة عندما تكون درجة الحرارة أقل من 98 درجة مئوية ، سيتم تقليل معامل الشيخوخة بمقدار نصف لكل انخفاض في درجة الحرارة 6K ، وسيتم مضاعفة عمر المحول. عند إعادة التدوير ، يمكن أن تتجاوز درجة حرارة اللف 250 ℃ ، مما يؤدي إلى تشوه وتلف.

إهمال للتحقق من مقاومة الدائرة القصيرة بعد إعادة توزيع محولات التوزيع

إعادة التدوير يعني أنه بعد عدم القضاء على خطأ الدائرة القصيرة في الوقت المناسب ، بعد صدمة الدائرة القصيرة الأولية ، سيعاني محول توزيع الطاقة من صدمة عالية الكثافة مرة أخرى في فترة قصيرة. تتأثر الصدمة الثانوية بعوامل مثل التزوير الأساسي للحديد ، وزاوية طور الدائرة القصيرة ، وما إلى ذلك. إن التيار أكبر من تيار الدائرة القصيرة الأولي ، وترتفع درجة حرارة اللف بشكل حاد في فترة قصيرة ، وبالتالي فإن الزيت -من المحتمل جدًا أن يحدث حادث محول محول القصر بعد إعادة التدوير.

ما ورد أعلاه هو المحتوى ذي الصلة حول أسباب الضرر للمحول الذي تم استيعابه الزيت. إذا كنت مهتمًا بمحول محول للنفط ، فيرجى الاتصال بنا. موقعنا هو www.sntoom.com.
