S13-M100-200-315KVA
SNTOOM

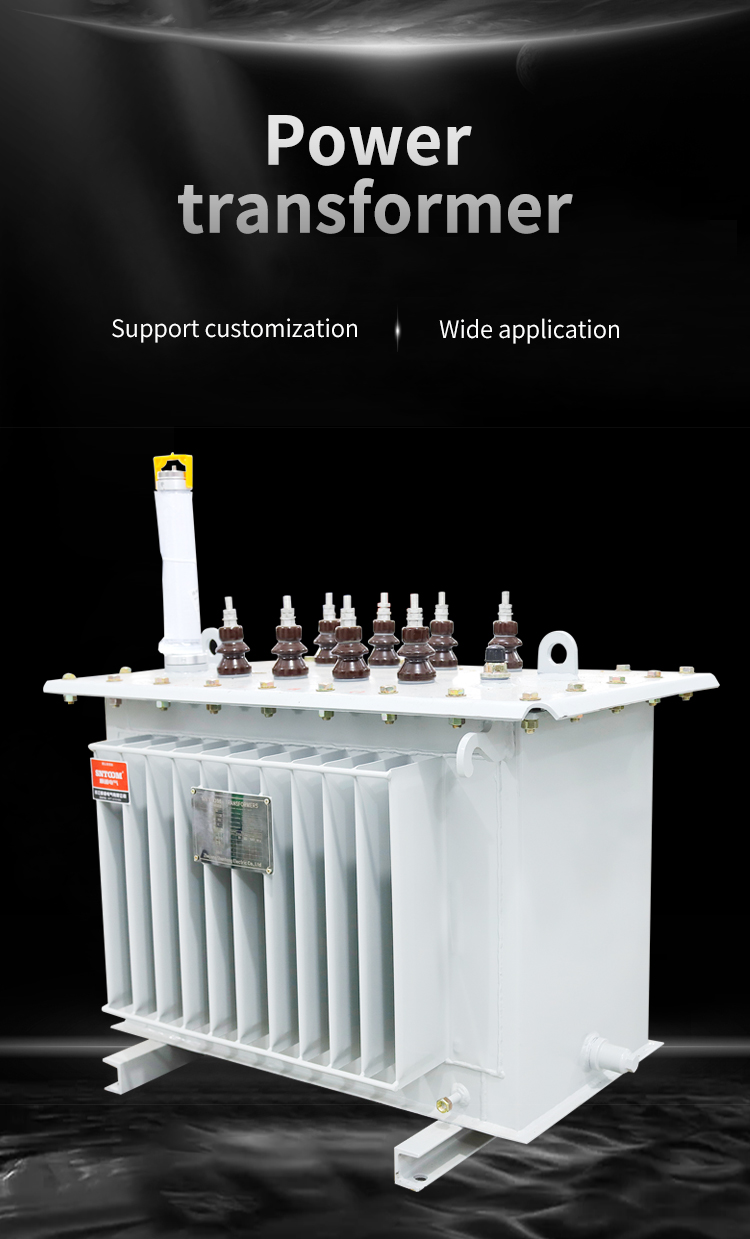

S13-M.RL-80-1600/10 من النوع المحول المغطى بالزيت المختومة بالكامل مناسبة ل AC 50Hz ، الجهد العمل المصنف 10KV وأقل في نظام الطاقة ، حيث أن البترول والمعادن والصناعة الكيميائية وصناعة ضوء الأظافر وغيرها الأماكن المتربة لمحول التوزيع.
ظروف العمل
الارتفاع: لا تزيد عن 1000 متر ؛ درجة الحرارة المحيطة: -40 ℃ ~+40 ℃.
الخصائص الهيكلية
جوهر الحديد
لا يقل أداء المادة من ورقة الصلب السيليكون المطول البارد 2A7ZH100 ؛ بنية متناظرة ثلاثية الأبعاد ثلاثية الأبعاد ، هناك أقصر وأكثر دائرة مغناطيسية ثلاثية الطور ؛ كل مجموعة (لفة) رقاقة بواسطة شريط من الصلب الرقيق في آلة الارتفاع الأساسي الخاصة ، وتوحيد الضغط وضيق ؛ الإطار الأساسي عن طريق علاج الصلب الفراغ ، لإزالة الإجهاد ، تحسين الخواص الكهرومغناطيسية. لا يحتاج Triangle Iron Core إلى القطع واللكم ، مما يلغي قلب الحديد التقليدي للطبقات المستعرضة والطولية ، مما يقلل من المقاومة المغناطيسية ؛ المقطع العرضي للعمود الأساسي هو مستدير ، جوهر أكبر عامل ملء ، وهيكل ثلاثي الأبعاد ثلاثي الأبعاد بحيث تكون دوائرها المغناطيسية ذات ثلاث مراحل متساوية وأقصر ، تحقيق الهيكل الأساسي للمحول المثالي الذي يحلم به الناس.
لف
تتكون اللفات من قناة زيت مموجة ، غير مشربة بالطلاء ، وترتبط بشريط تشديد ؛ اللفات كلها لفائف النحاس. تحتوي اللفات عالية الجهد على صنابير تتوافق مع متطلبات جهد النقر ، والتي تؤدي إلى مغير الصنبور ، الذي يتم تثبيته على غلاف المربع ، ويمكن تغييره فقط إلى جهد النقر بعد قطع إمدادات الطاقة.

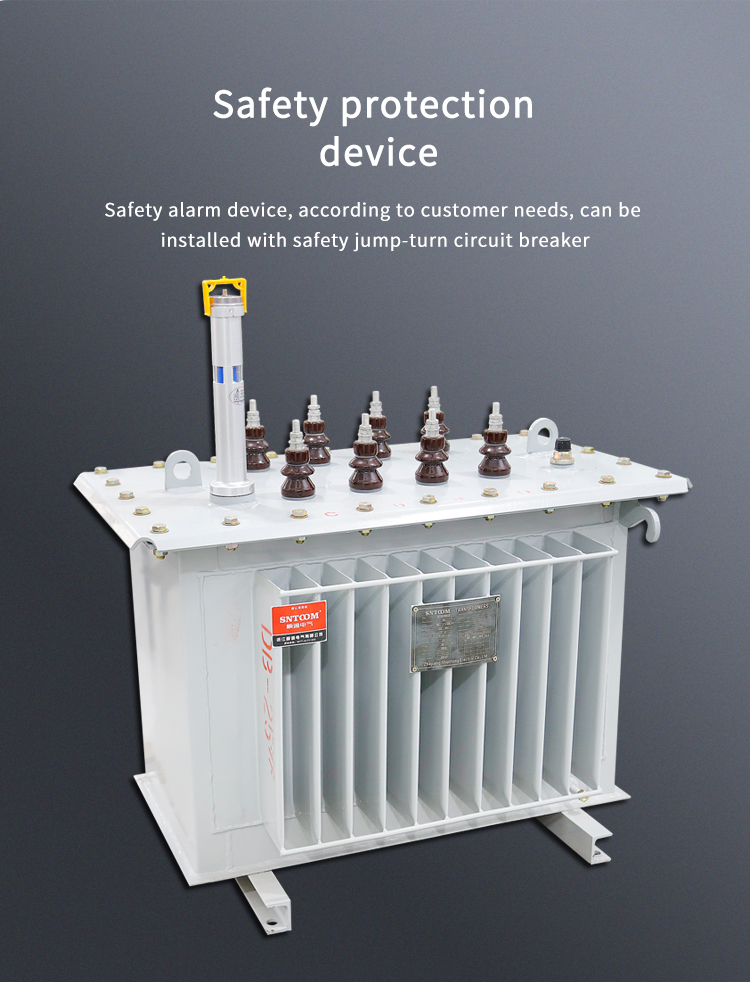

جهاز حماية السلامة
80 ~ 1600kva المحولات مجهزة بصمامات تخفيف الضغط. وفقًا لمتطلبات المستخدم ، يمكن تثبيت مرحلات الغاز مع محطات التنبيه والرحلات.

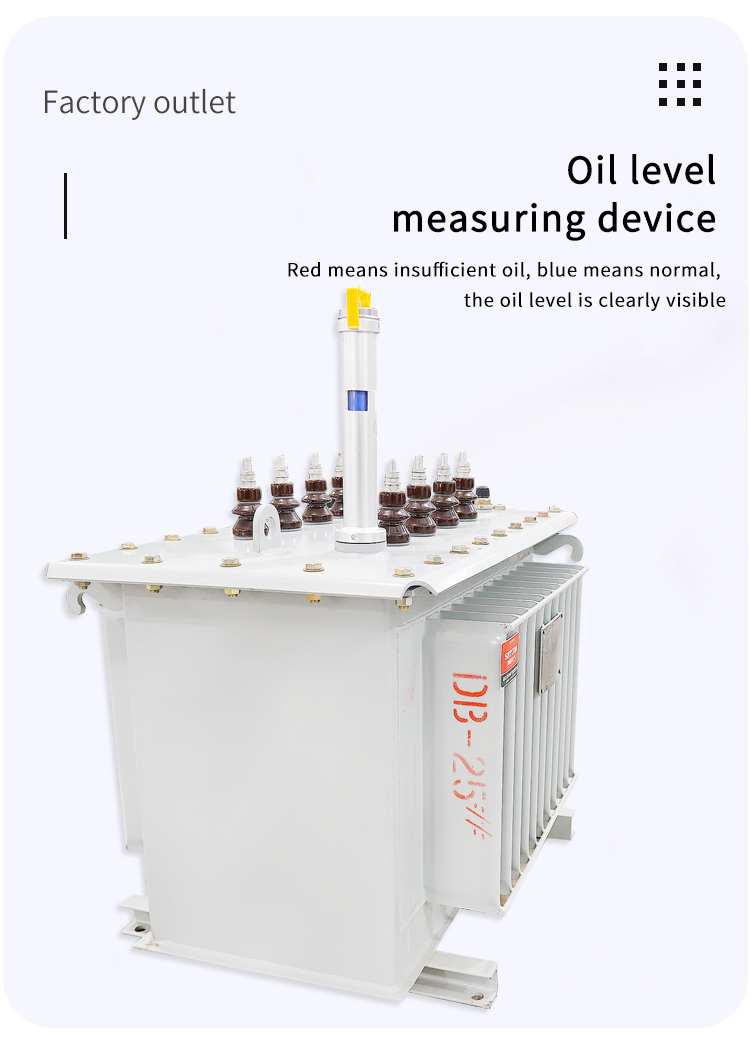

جهاز قياس درجة حرارة الزيت
يتكون خزان زيت زيت المحولات من الجدار المموج ، ويعتمد السطح الرش الإلكتروستاتيكي للغبار ، وهو فيلم الطلاء ثابت. لا يحتوي المبرد المموج على وظيفة التبريد فحسب ، بل يحتوي أيضًا على وظيفة "التنفس " ، يمكن أن تعوض مرونة المبرد المموج عن تغيير حجم زيت المحول الناجم عن ارتفاع درجة الحرارة والانخفاض. لذلك ، لا توجد خزانة تخزين للزيت في المحول المختوم ، مما يقلل من الارتفاع الكلي للمحول ؛ محول مغلق ، يتم استخدام عملية حقن الزيت الفراغ في التجميع ، والتي تزيل الرطوبة تمامًا في المحول ، وزيت المحول ليس على اتصال بالهواء. منع بشكل فعال اقتحام الأكسجين والرطوبة في المحول ويؤدي إلى إمكانية تدهور عزل المحول وشيخوخة زيت المحولات ، لذلك لا تنفذ بانتظام اختبار عينة الزيت.
