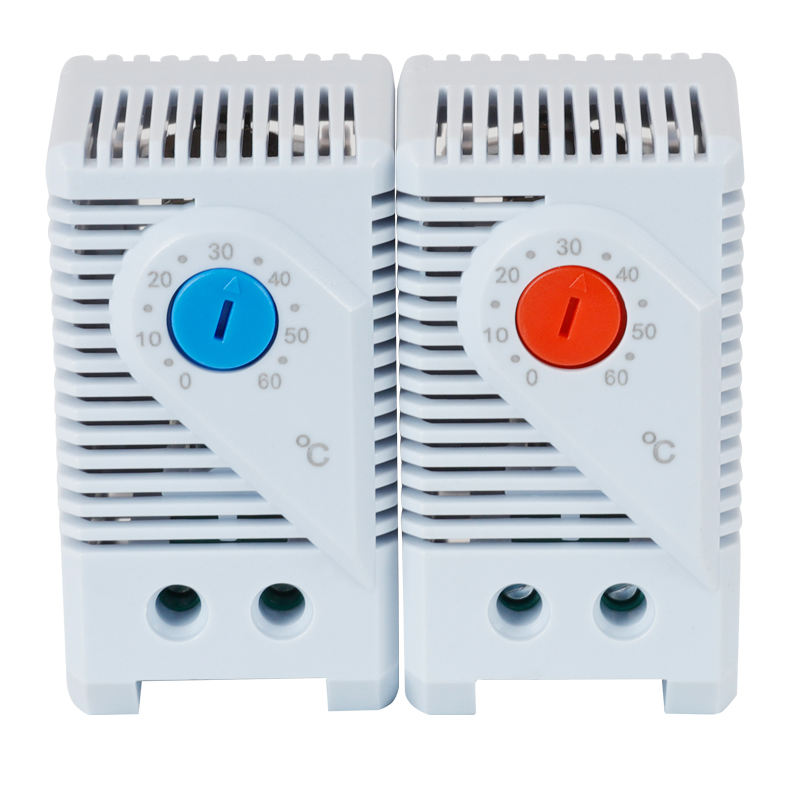

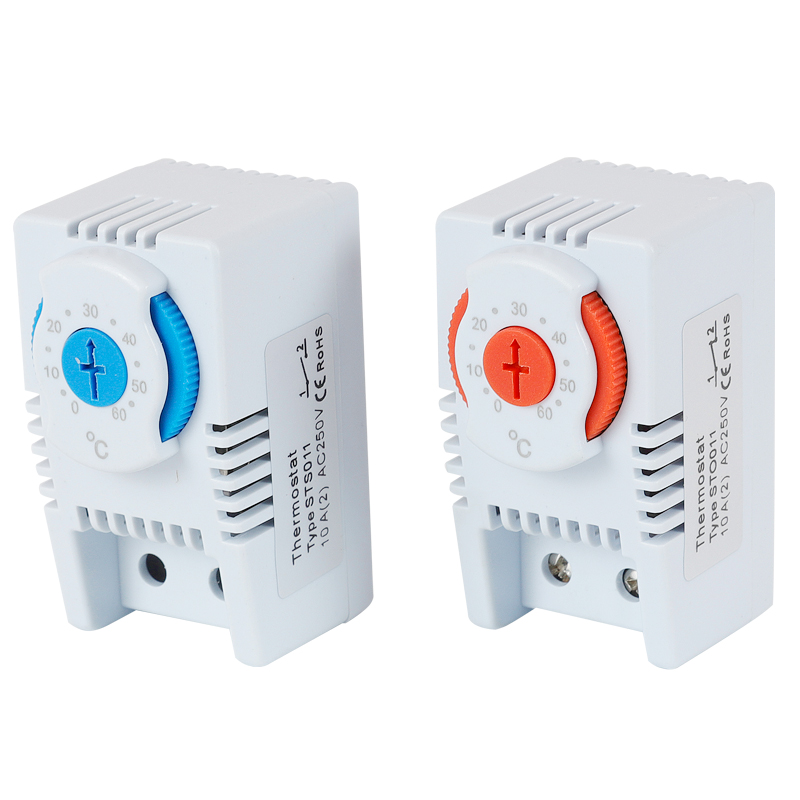

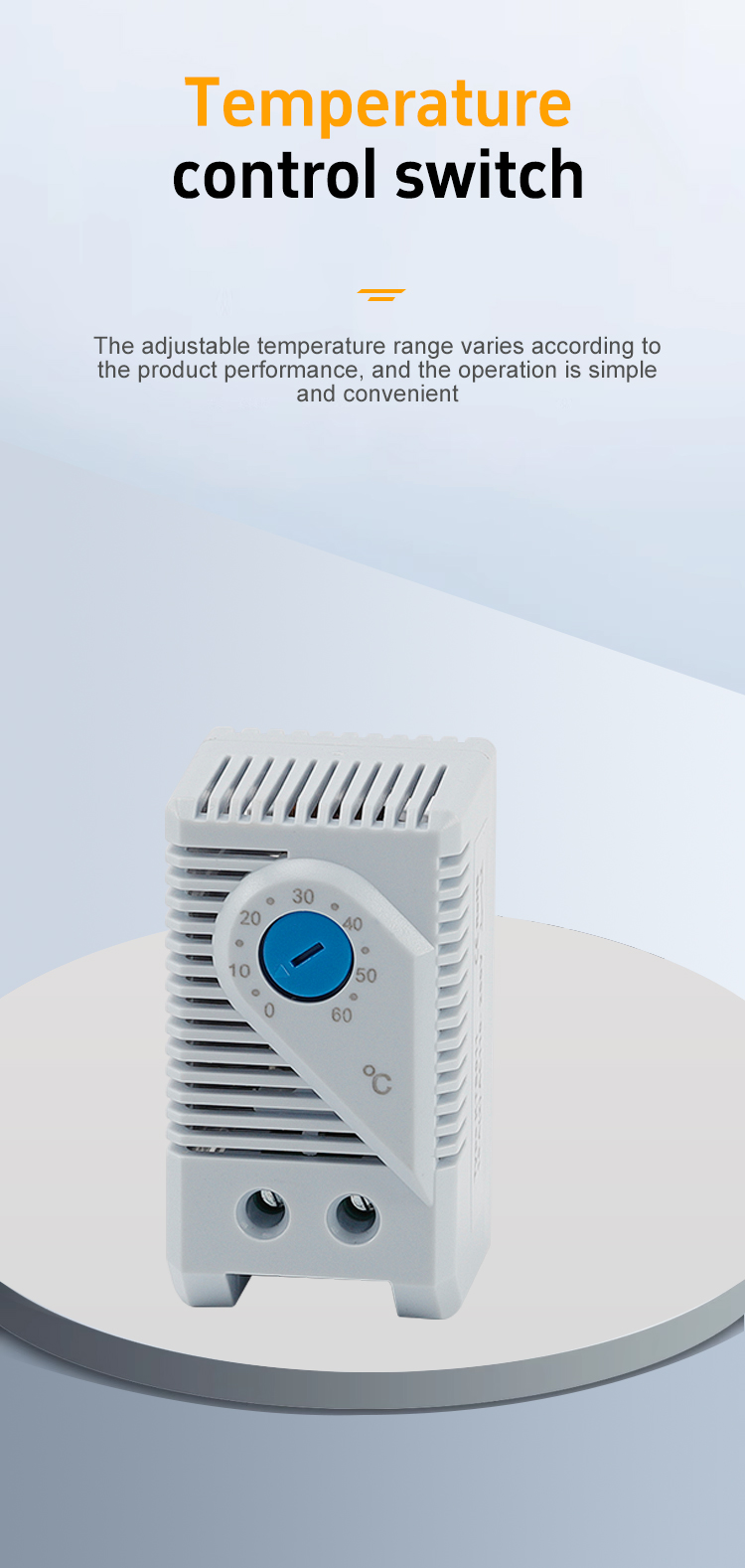

ترموستات صغيرة مضغوطة
SNTOOM

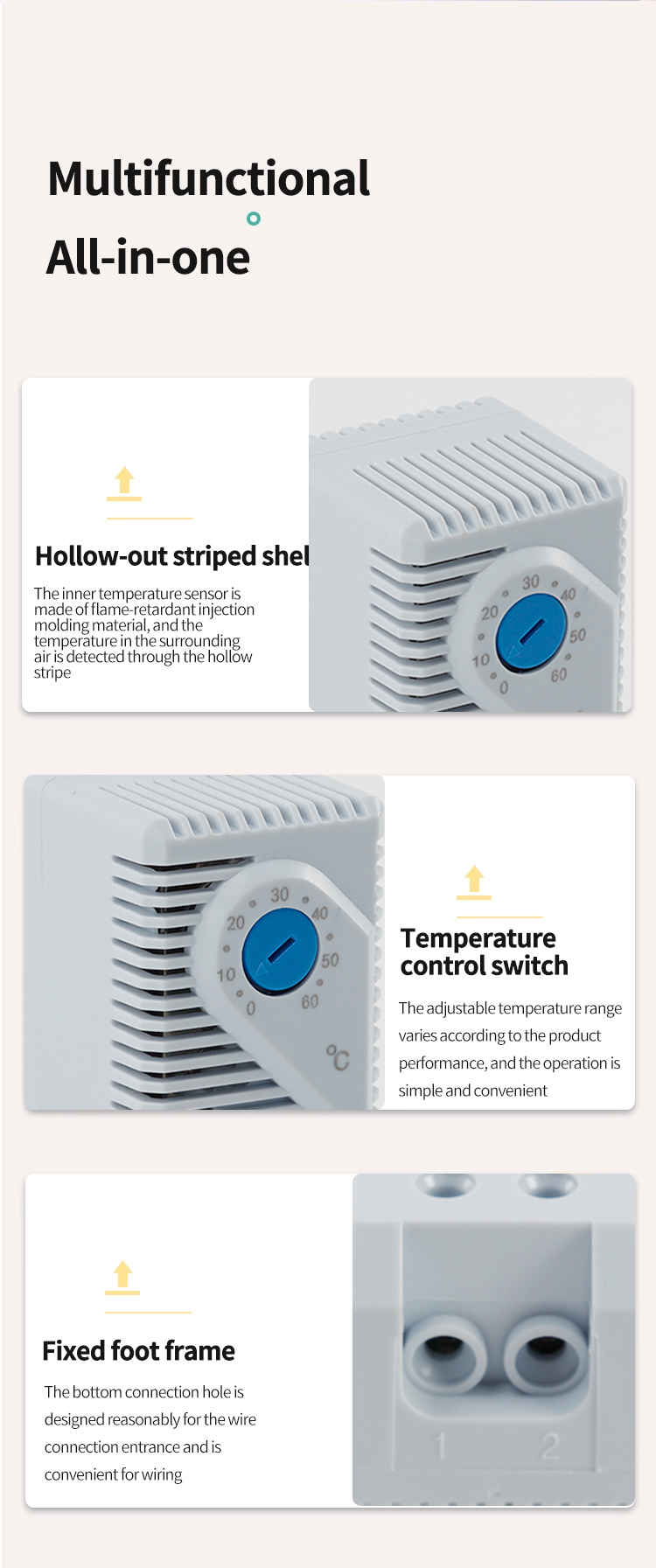

مزايا وميزات المنتج
تصميم صغير ومحمول
تصميم صغير ومحمول
كفاءة الطاقة
سهل التثبيت
بناء متين
التطبيقات متعددة الاستخدامات
التثبيت والتعليمات
جمع جميع الأدوات اللازمة وتأكد من أن سطح التثبيت نظيف ومسطح. تحقق من مكونات ترموستات لأي ضرر.

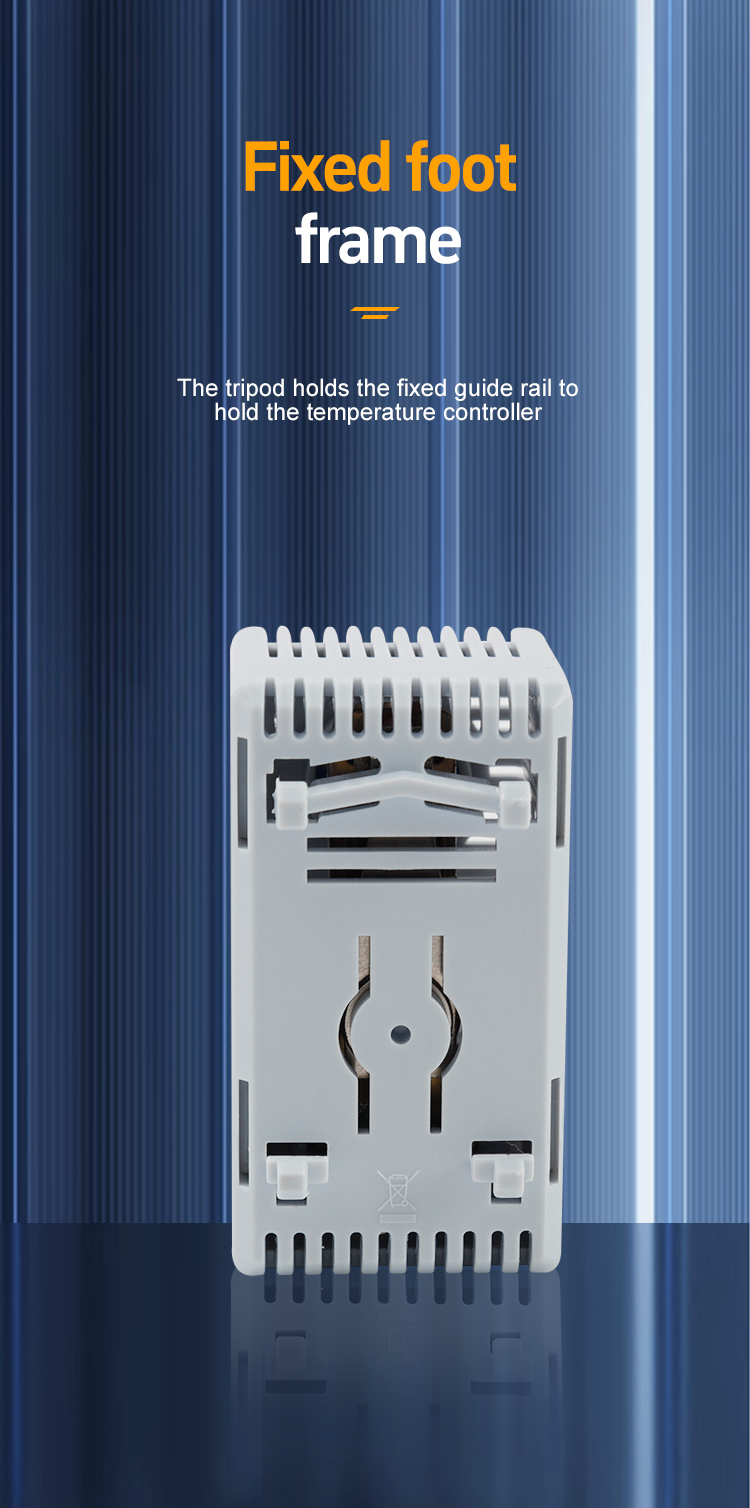

قم بتوصيل إطار القدم الثابت إلى الموقع المطلوب باستخدام البراغي. تأكد من تثبيته بشكل آمن لدعم ترموستات.

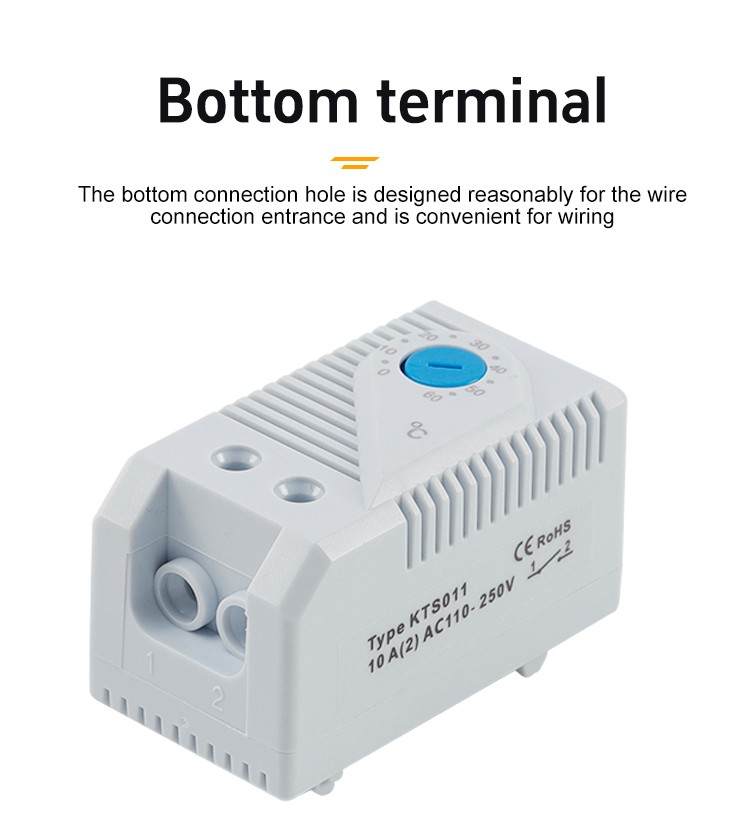

قم بتوصيل أسلاك الطاقة بالمحطة السفلية للترموستات. اتبع الرسم البياني للأسلاك الصحيحة ، وضمان عدم وجود اتصالات فضفاضة.
ضع ترموستات بعناية في إطار القدم الثابت ، مما يضمن أنه يناسب بشكل مريح وأمان دون أي فجوات.
اضبط إعدادات الجهد وفقًا لمتطلباتك باستخدام ميزة ضبط الجهد على ترموستات.
قم بتشغيل الطاقة واختبار ترموستات لضمان عمله بشكل صحيح. تحقق من حساسية التحكم في درجة الحرارة وقم بإجراء أي تعديلات ضرورية.
ملاحظة: تأكد من تثبيت ترموستات صغير ومضغوط على سطح مسطح ومستقر بعيدًا عن مصادر الحرارة. تجنب الرطوبة ودرجات الحرارة القصوى لضمان تشغيل دقيقة وطول العمر.

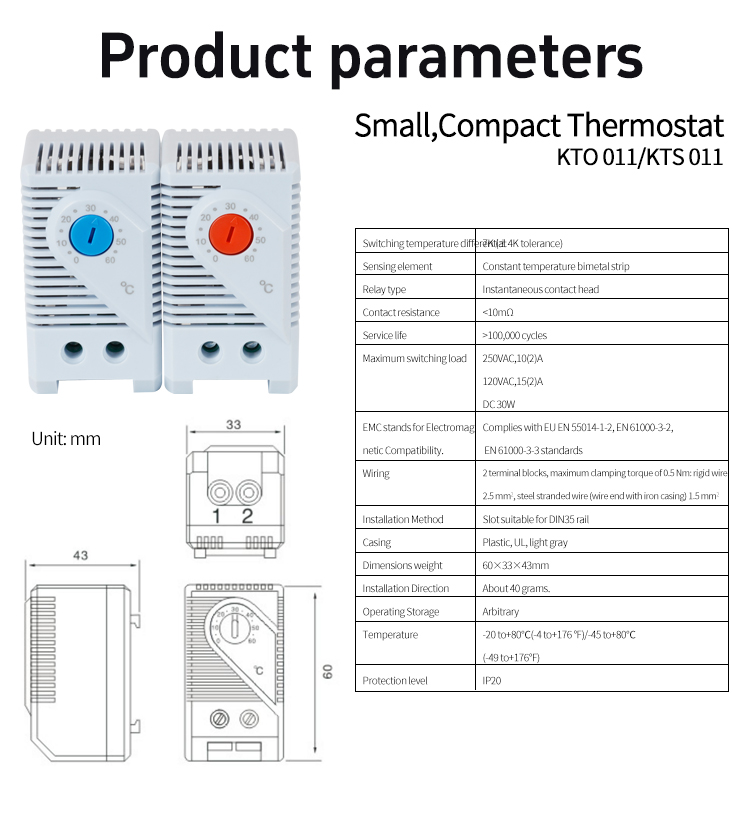

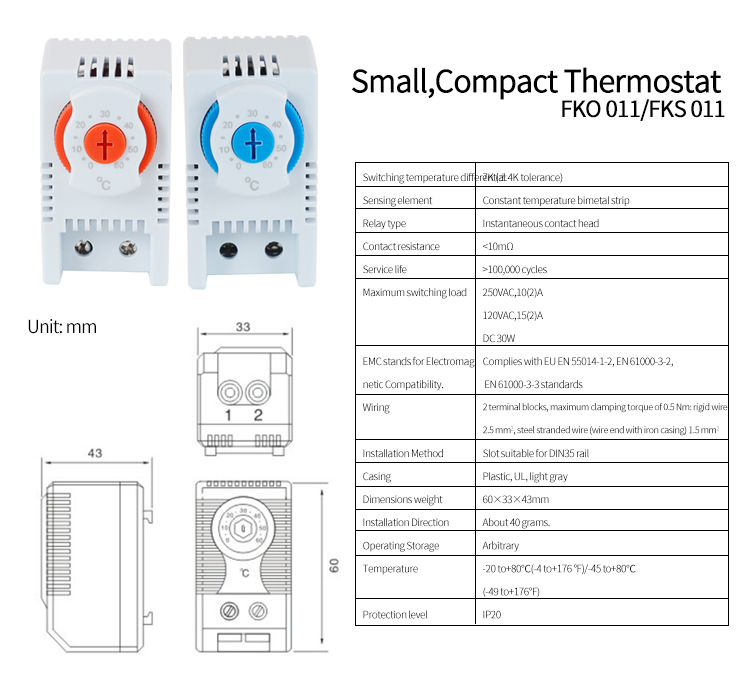

معلمات المنتج
| تبديل اختلاف درجة الحرارة | عنصر الاستشعار | نوع التتابع | مقاومة الاتصال | خدمة الخدمة | الحد الأقصى للتبديل | معايير EMC للتوافق الكهرومغناطيسي | |
| 7K ( ± 4K التسامح) | قطاع درجات الحرارة الثابتة الثابتة | رأس الاتصال الفوري | <10mΩ | > 100000 دورة | 250VAC ، 10 (2) A 120VAC ، 15 (2) A DC30W | يتوافق مع الاتحاد الأوروبي EN 55014-1-2 ، EN 61000-3-2 ، EN 61000-3-3 معايير | |
| الأسلاك | طريقة التثبيت | غلاف | الأبعاد الوزن | اتجاه التثبيت | تخزين التشغيل | درجة حرارة | مستوى الحماية |
| 2 كتلة طرفية ، أقصى عزم دوران من 0.5 نانومتر ؛ سلك صلب 2.5 مم دماوي | فتحة مناسبة للسكك الحديدية DIN35 | البلاستيك ، UL ، رمادي فاتح | 60 × 33 × 43 مم | حوالي 40 غرام | اِعتِباطِيّ | -20 إلى +80 درجة مئوية (-4 إلى +176 درجة فهرنهايت)/-45 إلى +80 درجة مئوية (-49 إلى +176 درجة فهرنهايت) | IP20 |

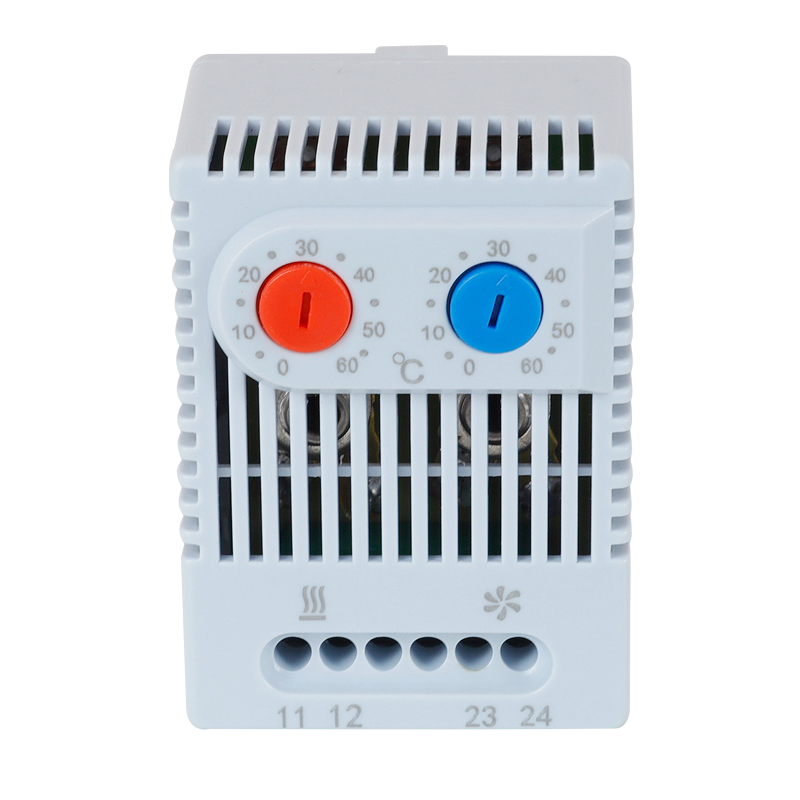

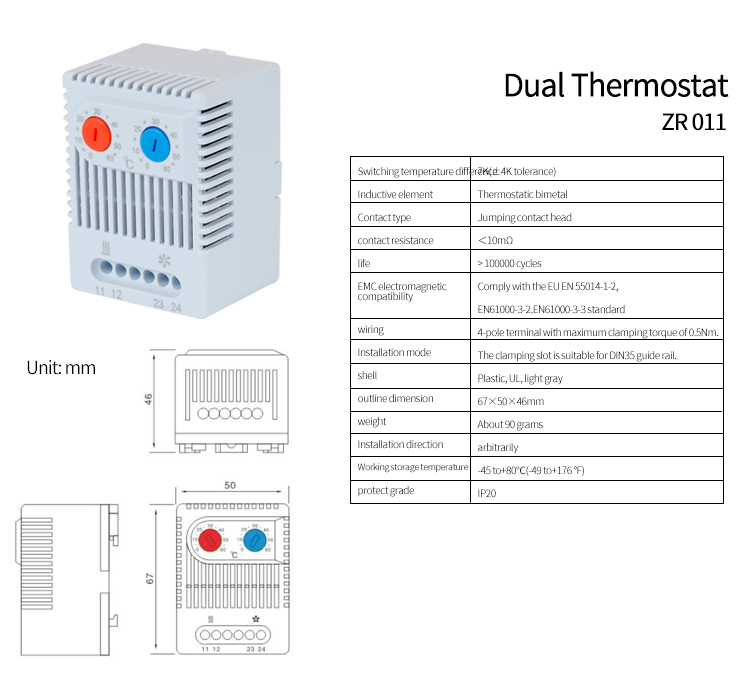

جدول معلمة ترموستات مزدوج ZR 011
| تبديل اختلاف درجة الحرارة | العنصر الاستقرائي | نوع الاتصال | مقاومة الاتصال | حياة | التوافق الكهرومغناطيسي EMC | درجة حرارة تخزين العمل |
| 7K ± 4K (مع التسامح) | ثيروستاتي ثيروي | قفز رأس الاتصال | <10mΩ | > 100000 دورة | يتوافق مع الاتحاد الأوروبي EN 55014-1-2 ، EN 61000-3-2 ، EN 61000-3-3 معيار | -40 إلى +80 درجة مئوية (-49 إلى +176 درجة فهرنهايت) |
| الأسلاك | وضع التثبيت | صدَفَة | الأبعاد الخطوط العريضة | وزن | اتجاه التثبيت | حماية الصف |
| محطة 4 ألقاف مع أقصى عزم دوران من 0.5 نانومتر | فتحة التثبيت مناسبة لسكة دليل DIN35 | البلاستيك ، UL ، رمادي فاتح | 67*50*46mm | حوالي 90 جرام | اِعتِباطِيّ | IP20 |

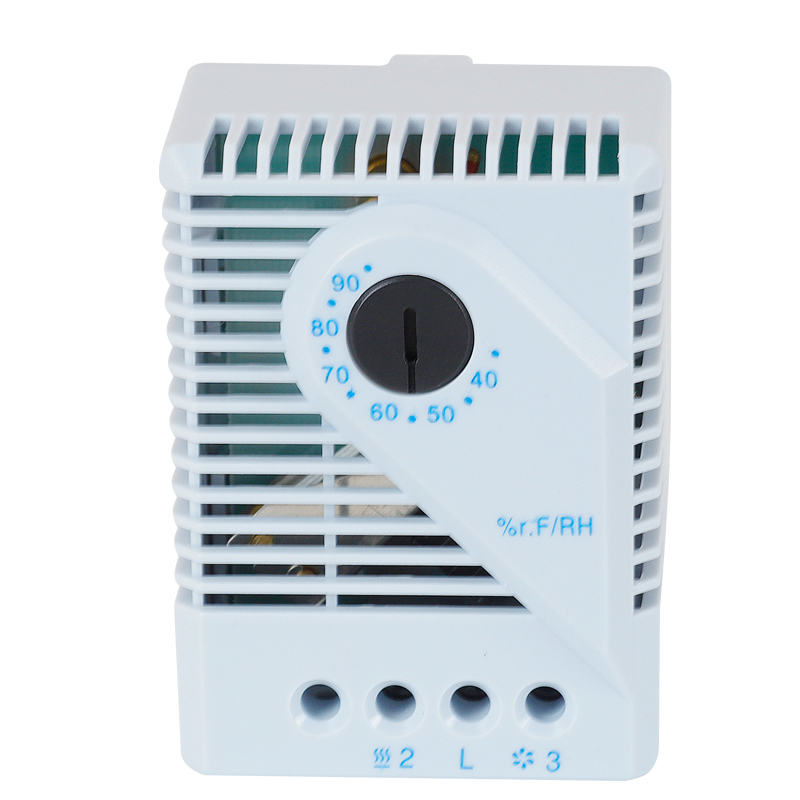

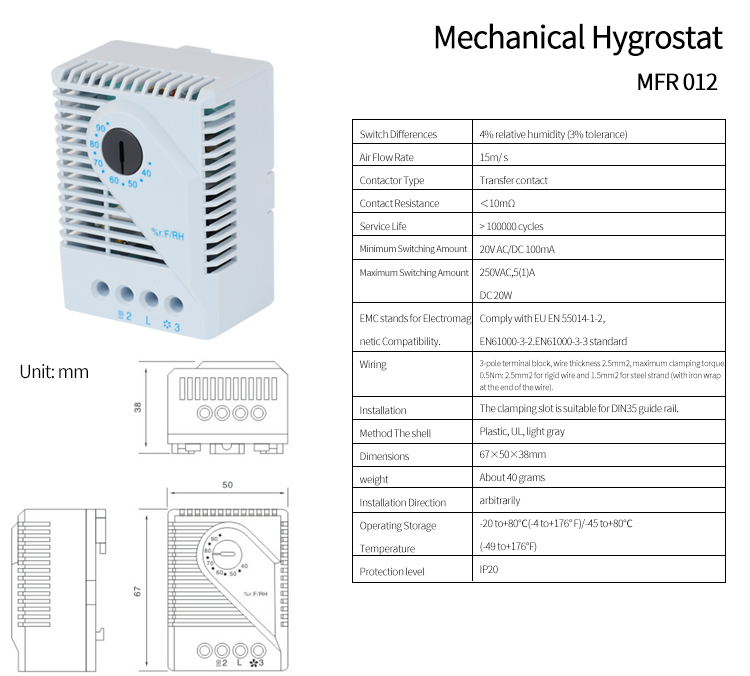

ميكانيكية Hygrostat MFR 012 جدول المعلمة
| تبديل الاختلافات | معدل تدفق الهواء | نوع الموصل | مقاومة الاتصال | خدمة الخدمة | الحد الأدنى مبلغ التبديل | أقصى مبلغ التبديل | معايير EMC للتوافق netic electromag |
| 4 ٪ الرطوبة النسبية (تسامح 3 ٪) | 15m/s | نقل الاتصال | <10mΩ | > 100000 دورة | 20V AC/DC 100MA | 250VAC ، 5 (1) A DC 20W | الامتثال للاتحاد الأوروبي EN 55014-1-2 ، EN 61000-3-2 ، EN 61000-3-3 معيار |
| الأسلاك | تثبيت | طريقة الصدفة | Dimensions | وزن | اتجاه التثبيت | درجة حرارة تخزين التشغيل | مستوى الحماية |
| كتلة طرفية 3 أقطار ، سمك السلك 2.5 مم مربع ، أقصى عزم الدوران التثبيت 0.5 نانومتر: 2.5 مم مربع للأسلاك الصلبة و 1.5 ملم مربع للخيوط الصلب (مع غلاف حديدي في نهاية السلك) | فتحة التثبيت مناسبة لسكة دليل DIN35 | البلاستيك ، UL ، رمادي فاتح | 67 × 50 × 38mm | حوالي 40 غرام | تعسفيا | -20 إلى +80 درجة مئوية (-4 إلى +176 درجة فهرنهايت)/-45 إلى +80 درجة مئوية (-49 إلى +176 درجة فهرنهايت) | IP20 |

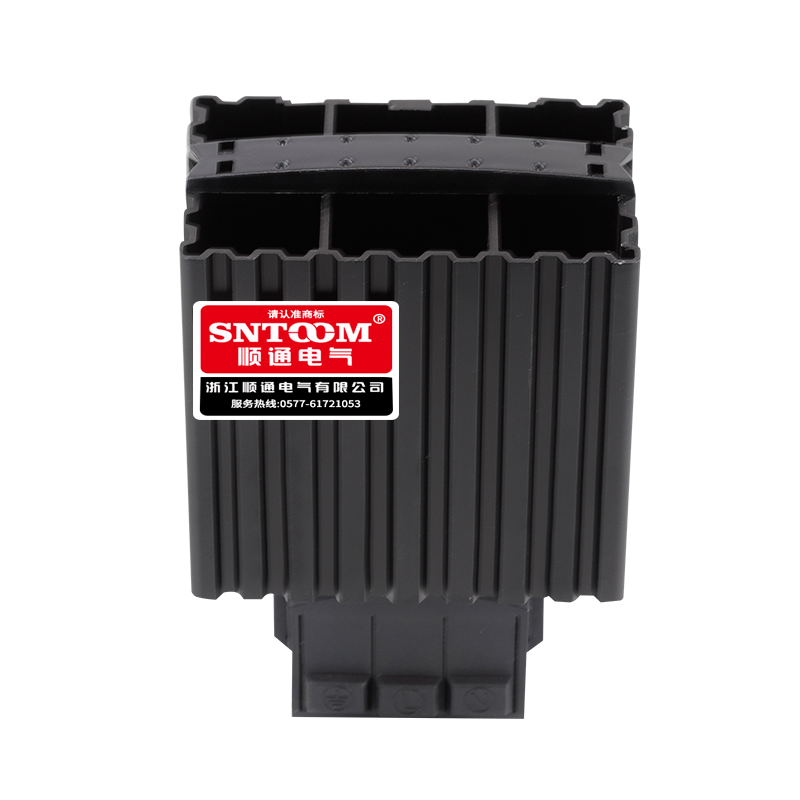

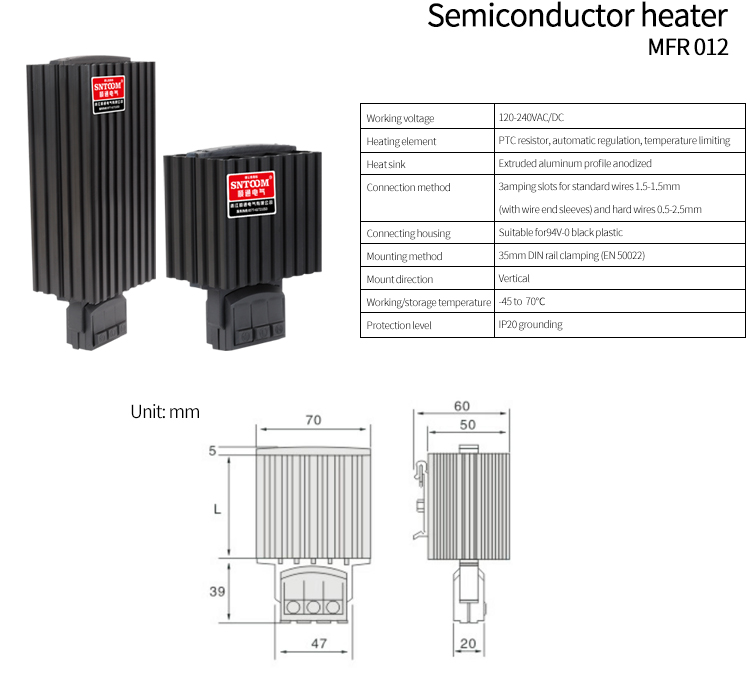

سخان أشباه الموصلات MFR 012 جدول المعلمة
| جهد العمل | عنصر التدفئة | تقليل الحرارة | طريقة الاتصال | |
| 120-240VAC/DC | المقاوم PTC ، التنظيم التلقائي ، الحد من درجة الحرارة | ملف تعريف الألومنيوم المقذوف | فتحات 3AMPING للأسلاك القياسية 1.5-1.5 مم (مع الأكمام نهاية السلك) والأسلاك الصلبة 0.5-2.5 مم | |
| ربط السكن | طريقة التثبيت | اتجاه جبل | درجة حرارة العمل/التخزين | مستوى الحماية |
| مناسبة للبلاستيك الأسود 94V-0 | 35mm DIN Rail Clamping (EN 50022) | رَأسِيّ | -45 إلى 70 درجة مئوية | التأريض IP20 |

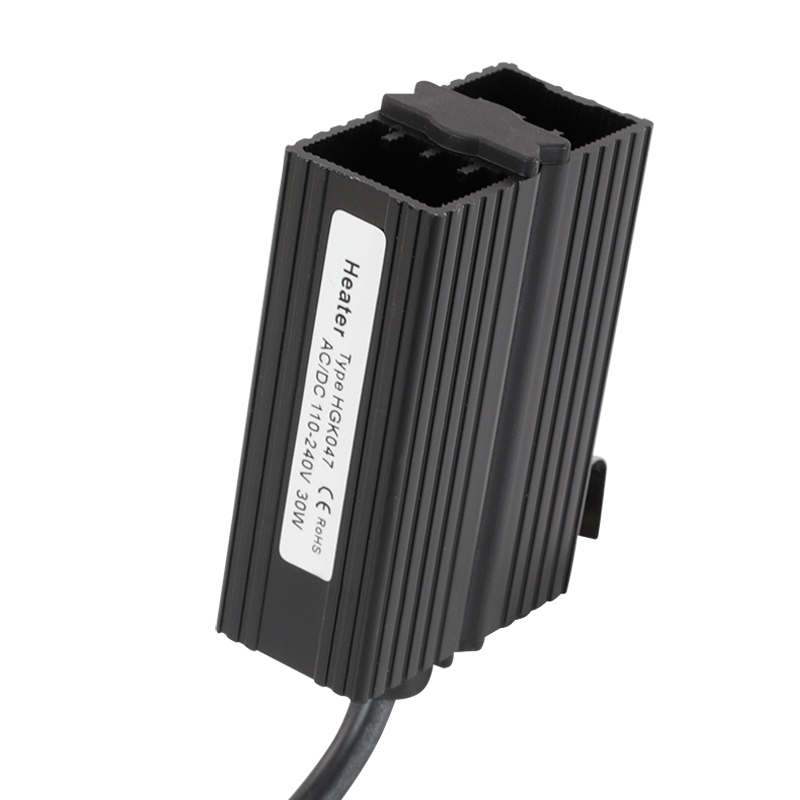

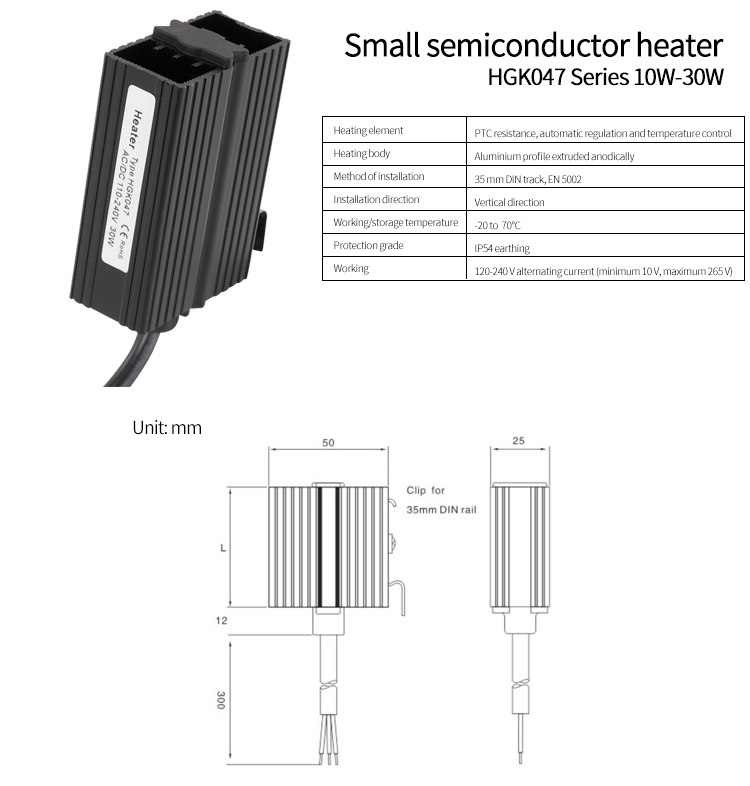

سخان أشباه الموصلات الصغيرة HGK047 Series 10W-30W جدول المعلمة
| عنصر التدفئة | الجسم التدفئة | طريقة التثبيت | اتجاه التثبيت | درجة حرارة العمل/التخزين | درجة الحماية | عمل |
| مقاومة PTC والتنظيم التلقائي والتحكم في درجة الحرارة | ملف تعريف الألومنيوم مقذوفًا | مسار DIN 35 ملم ، EN 50022 | الاتجاه الرأسي | -20 إلى 70 درجة مئوية | IP54 التأريض | 120-240 V التيار المتناوب (الحد الأدنى 10 فولت ، الحد الأقصى 265 فولت) |
مقدمة في ترموستات صغيرة مضغوطة
في عالم أجهزة التحكم في درجة الحرارة ، تبرز ترموستات صغير ومضغوط كحل مبتكر وفعال. يُعرف هذا الجهاز أيضًا باسم منظم درجة حرارة مصغرة أو وحدة تحكم ترموستات صغيرة محمولة ، ويجمع هذا الجهاز بين الدقة وقابلية الحمل وسهولة الاستخدام في حزمة واحدة مضغوطة.
في قلب جهاز ترموستات صغير هذا هو وحدة تحكم درجة حرارة حساسة للغاية. إنه يضمن تنظيم درجة حرارة دقيقة ومستقرة ، مما يجعله مثاليًا للتطبيقات التي تتطلب إدارة حرارية دقيقة. لا تحمي بنية وحدة التحكم المدمجة والقشرة الخارجية عالية الصلابة مكوناتها الداخلية فحسب ، بل تسهم أيضًا في متانتها وطول العمر ، مما يضمن أن يتمكن من تحمل مطالب الاستخدام اليومي.
واحدة من الميزات البارزة لوحدة التحكم في درجة الحرارة هذه هي بنيةها المدمجة. على الرغم من حجمها الصغير ، فإنه يحزم وظائف قوية ، مما يوفر أداءً موثوقاً في الإعدادات المختلفة. تضمن الصلابة العالية في الغلاف مقاومة التأثيرات والعوامل البيئية ، مما يعزز موثوقيته.
هذا الترموستات الصغيرة المدمجة تفتخر بالعديد من المزايا الرئيسية. يسمح حجمها المصغر بوضع مرن في المساحات الضيقة ، مما يجعله مثاليًا للتطبيقات التي تكون فيها المساحة قسطًا. تضمن الواجهة سهلة الاستخدام تشغيلها سهلة ، مع عناصر تحكم بسيطة لضبط إعدادات درجة الحرارة. بالإضافة إلى ذلك ، يتميز بمحطة أسفل للأسلاك المريحة ، وتبسيط التثبيت. يوفر إطار القدم الثابت تركيبًا مستقرًا ، مما يضمن بقاء الجهاز في مكانه بشكل آمن.
علاوة على ذلك ، فإنه يوفر حساسية تحكم ممتازة ، مما يتيح تعديلات درجات الحرارة الدقيقة. تضمن مادة العزل المستخدمة في بنائها الإدارة الحرارية الفعالة ، في حين أن تصميمها القوي يضمن الموثوقية على المدى الطويل.
في الختام ، فإن الترموستات الصغيرة المدمجة هي حل تحكم في درجة الحرارة متعددة الاستخدامات وموثوقة. سواء كنت تشير إليها كوحدة تحكم درجة الحرارة أو منظم درجة حرارة مصغرة أو وحدة تحكم ترموستات صغيرة محمولة ، فإن هذا الجهاز يقدم أداءً استثنائياً في حزمة مضغوطة ودائمة. إن مزيجها من الدقة ، وقابلية النقل ، وسهولة الاستخدام يجعلها خيارًا مثاليًا لمجموعة واسعة من التطبيقات.
