وصف المنتج
منظم الجهد التلقائي لخط FSVR هو جهاز يتتبع تغيير جهد الخط ويعدل تلقائيًا نسبة التحول للجهاز لضمان جهد الإخراج المستقر. يمكن ضبط جهد الإدخال تلقائيًا في نطاق -20 ٪ إلى +10 ٪. إنه مناسب بشكل خاص للخطوط ذات التقلبات الكبيرة أو الخطوط ذات قطرات الجهد الكبيرة. يتم تثبيت منظم جهد التغذية هذا في السلسلة عند 6 كيلو فولت ، 10 كيلو فولت ، في الجزء الأوسط والخلفي من خط 35kV ، يتم ضبط الجهد الخطي ضمن نطاق معين لضمان جهد إمدادات الطاقة للمستخدم وتقليل فقد خط الخط. بالإضافة إلى ذلك ، يعد منظم الجهد التلقائي لـ FSVR Feeder مناسبًا أيضًا للمحطات الفرعية حيث لا يتمتع المحول الرئيسي بالقدرة على ضبط الجهد. قم بتثبيت هذا النوع من منظم الجهد على الجانب المخرج من محول الفرعية لضمان جهد الحافلة على جانب المخرج. يستخدم على نطاق واسع في شبكة الطاقة الريفية الوطنية وشبكة الطاقة الحضرية وحقل النفط والفحم والصناعة الكيميائية والمحطة الفرعية وغيرها من المجالات.
ميزة
يحتوي الجهاز بأكمله على سعة كبيرة ، وخسارة منخفضة ، وحجم صغير ، وسهولة التثبيت والصيانة ؛
قم بضبط موضع ترس تبديل الحنفية ثلاثي المراحل تلقائيًا عن طريق تتبع تغيير الجهد ، مع إجراء موثوق ودقة تعديل الجهد العالي ؛
يمكن ضبط مرجع الجهد ، وتأخير الإجراء ، والنطاق المسموح به ، وحد الأوقات وفقًا للاحتياجات ، ويكون إعداد المعلمة مرنًا ومريحًا ؛
اعرض عدد أفعال التروس الصنبور على التحميل FSVR وموضع الترس الحالي ، مع أعلى وأقل مؤشرات الترس ؛
مع الحد الأعلى والحماية الأدنى لموضع التروس ، وظيفة الحد الزمني للإجراء ، والتي تعمل على تحسين موثوقية المنتج بشكل فعال ؛
تحتوي وحدة التحكم على الجهد السريع للانخفاض السريع ووظائف حماية الجهد. عندما يكون الخط في حالة من الجهد الزائد أو غير الجهد ، تقفل وحدة التحكم تلقائيًا ؛ لضمان التشغيل الآمن لمغير الصنبور على التحميل
تتبنى وحدة التحكم رقاقة التحكم في الصف الصناعي ، والتي تتمتع بموثوقية عالية وقدرة قوية لمكافحة التدخل ، والتي يمكن أن تتكيف مع البيئة الخارجية القاسية ؛
مع واجهة الاتصال RS485 ، يمكن عرض معلمات وحدة التحكم وتعديلها في غضون 30 مترًا من نقطة التثبيت من خلال وحدة الاتصال اللاسلكية.
يمكن إضافة التحكم عن بعد السحابة.
معايير المنتج
1. معايير تصميم الإنتاج
JB8749-1998 المتطلبات الفنية العامة لمنظمي الجهد
GB1094-2013 محول الطاقة
GB/T6451-2008 ثلاث مراحل معلمات ومتطلبات محول الطاقة المحولات
GB/T17468–1998 إرشادات لاختيار محولات الطاقة
GB10230–2007 على التحميل الصنبور تغيير
GB/T1058-1989 إرشادات التطبيقات لتبديل الصنبور على التحميل
DL/T572-2010 لوائح تشغيل محول الطاقة
2. المعايير الأساسية للاستخدام
FFSVR خط الجهد التلقائي منظم الجهد التلقائي يجتمع الجهد الجهد القياسي الوطني GB/T12325-2008 معيار انحراف جهد إمدادات الطاقة: القيمة المطلقة للانحرافات الإيجابية والسلبية لجهد إمدادات الطاقة من 35kV وما فوقها لا تتجاوز 10 ٪ من الجهد الجهد المصنفة ؛ 20 كيلو فولت وأقل من ثلاثة الانحراف المسموح به لجهد إمدادات طاقة الطور هو ± 7 ٪ من الجهد المقنن ؛ الانحراف المسموح به لجهد إمداد الطاقة أحادي الطور 220V هو +7 ٪ ، -10 ٪ من الجهد المقدر.
المعلمات الفنية
1. الظروف البيئية
1.1 الارتفاع: ≤2000M
1.2 درجة الحرارة المحيطة: -25 ℃ ～+45 ℃
1.3 الرطوبة النسبية: أقل من 90 ٪
1.4 القدرة على مكافحة الالتهاب: المستوى الثالث
1.5 الميل التثبيت: <2 ٪
1.6 لا يوجد وسيلة قذرة أو تآكل حول الجهاز يؤثر بشكل خطير على أداء العزل للجهاز ، ولا يوجد خطر من الحريق والانفجار في مكان العمل ، ولا اهتزاز شديد.
ملاحظة: عندما تتجاوز بيئة العمل الشروط المذكورة أعلاه ، يحتاج المستخدم إلى تعليمات خاصة عند الطلب.
2. المعلمات الفنية

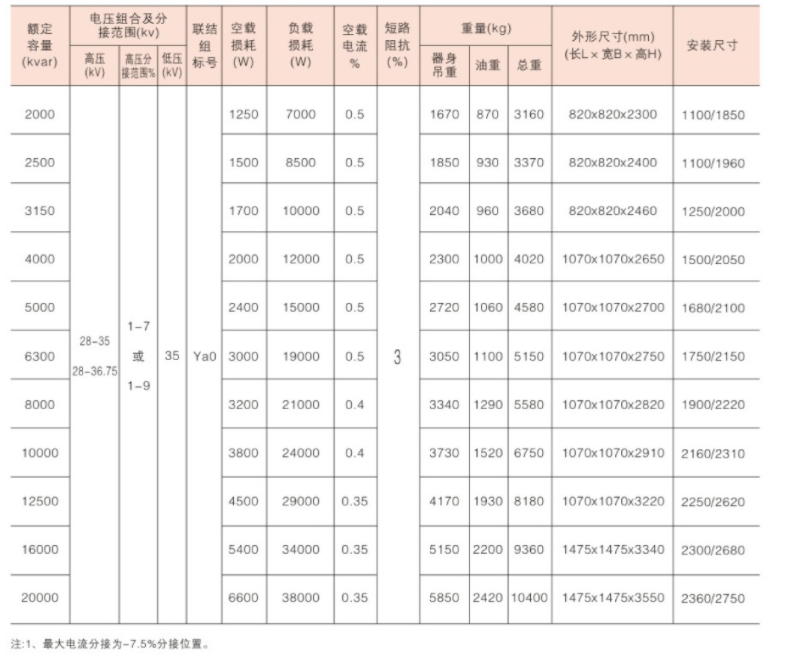

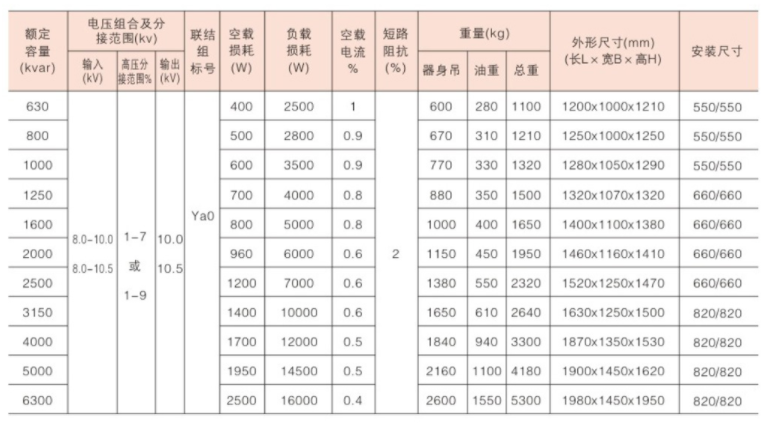

2.1 السعة المصنفة: 630KVA ، 800KVA ، 1000KVA ، 1250KVA ، 1600KVA ، 2000KVA ، 3150KVA ، 4000KVA ، 5000KVA 6300KVA ، 8000KVA 10000KVA ، وما إلى ذلك.
2.2 الجهد المقنن: 0.4 كيلو فولت ، 6 كيلو فولت ، 10 كيلو فولت ، 35 كيلو فولت
2.3 معدل التردد: 50 هرتز
2.4 نطاق ضبط الجهد: -20 ٪ ~+20 ٪
2.5 التروس: 7-9 التروس
2.6 مجموعة الاتصال: YA0
2.7. درجة زيت المحولات: 25#، 45#
2.8 طريقة التبريد: Onan
2.9 مستوى العزل: LI60KV/AC25KV (6KV) ، LI75KV/AC35KV (10KV) ، LI200KV/AC85KV (35KV)
2.10 يتبنى منظم الضغط التلقائي لخط FFSVR خزان زيت مموج مغلق بالكامل مع مؤشر درجة حرارة الزيت وصمام إطلاق الضغط ؛ يحتوي الخزان على إمدادات طاقة إشارة مدمجة وأخذ العينات لتوفير إشارات أخذ العينات وطاقة العمل لوحدة التحكم ؛
3. المعلمات الأساسية لمفتاح منظم:
3.1 مقاومة كل مفتاح جهة اتصال: ترتبط بعدد مغيرات الصنبور على التحميل ، <500μΩ
3.2 تبديل وقت التشغيل الكهربائي لمرة واحدة: 10s
3.3 وقت التبديل لمقاومة انتقال التبديل: 15 ～ 24ms
3.4 الحياة الكهربائية لاتصالات المفتاح تحت السعة المقدرة:> 50000 مرة
3.5 تبديل الحياة الميكانيكية:〉 500000 مرة
3.6 تبديل وضع الانتقال: مقاومة واحدة أو مقاومة مزدوجة
4. معلمات الأداء للمنظم:
4.1 مصدر الطاقة: AC/DC 110-450V
4.2 التردد المقنن: 50 هرتز
4.3 أقصى استهلاك للطاقة: 25W
4.4 المدخلات التناظرية: 2 فولتية (0-250 فولت)
4.5 إدخال التبديل: 10 طريقة إدخال جهة اتصال فارغة
4.6 إخراج التبديل: 2 الطريق (AC250V/380V L6A)
4.7 دقة القياس: الجهد (0.5 ٪)
4.8 مستوى مكافحة المؤتمرات: تلبية متطلبات IEC61000-4: 1995 مستوى
الميزات والفوائد الأساسية:
تنظيم الأعلاف عبر الإنترنت: تعمل سلسلة SVR بسلاسة في الوقت الفعلي ، ومراقبة وضبط جهد الخرج باستمرار للحفاظ على مستوى دقيق ومستقر. تضمن إمكانية التغذية عبر الإنترنت أنه حتى أثناء التقلبات المفاجئة في جهد المدخلات ، يظل الإخراج ثابتًا ، ويحمي أجهزتك من الأضرار المحتملة.
تنظيم الجهد الدقيق: مزود بخوارزميات تحكم متقدمة ، يحقق المحول دقة تنظيم الجهد الاستثنائي ، وعادة ما يكون ذلك في ± 1 ٪ أو أفضل. هذه الدقة أمر بالغ الأهمية للحفاظ على أداء وطول العمر للأجهزة الإلكترونية الحساسة ، مثل أجهزة الكمبيوتر والخوادم والمعدات الطبية والآلات الدقيقة.
توافق نطاق الجهد العريض: ر
تم تصميم SVR Series للتعامل مع مجموعة واسعة من اختلافات جهد المدخلات ، مما يجعلها مناسبة لمختلف ظروف الشبكة والمواقع. تضمن هذه المرونة تشغيل موثوق في بيئات متنوعة ، من الشبكات الحضرية المستقرة إلى RARAL AR النائية أو غير المستقرة
eAs.
إدارة الطاقة الفعالة: يستخدم المحول مكونات عالية الكفاءة واستراتيجيات التحكم الذكية لتقليل فقدان الطاقة وتحسين استخدام الطاقة. هذا يساهم في توفير التكاليف ، وتقليل توليد الحرارة ، وصمة الكربون الأصغر.
الحماية ضد العواصف والعابرين: حماية الطفرة المتكاملة وقدرات القمع العابر تحمي أجهزتك من مسامير الجهد الضارة والانخفاضات ، مما يوفر طبقة إضافية من الحماية من اضطرابات الطاقة.
سهولة التثبيت والصيانة: تم تصميم محول SVR Series للتثبيت والصيانة المباشرة. يأتي مع تعليمات التثبيت الواضحة ، وواجهات التحكم سهلة الاستخدام ، وقدرات المراقبة عن بُعد (اختياري) ، وتبسيط الإعداد ، والتشغيل ، واستكشاف الأخطاء وإصلاحها.
بناء موثوق ودائم: تم تصميم المحول بمواد عالية الجودة وبناء قوي ، تم تصميم المحول للموثوقية والمتانة على المدى الطويل. يمكن أن تصمد أمام البيئات الصناعية القاسية والحفاظ على الأداء المتسق مع مرور الوقت.
التطبيقات:
المعدات الإلكترونية ومراكز البيانات الحساسة
المرافق الطبية والمختبرات
التصنيع والأتمتة الصناعية
الاتصالات والبنية التحتية الشبكات
مراكز البحث والتطوير
في أي مكان يكون مصدر الطاقة المستقر والموثوق به أمرًا بالغ الأهمية
خاتمة:
يعد جهاز SVR Series Online Feed Online Voltage الذي ينظم وتثبيت محول الاستقرار هو الحل المثالي للحفاظ على إمدادات طاقة مستقرة وعالية الجودة في التطبيقات الحرجة. إن قدرات تنظيم الجهد المتقدمة ، والتوافق الواسع ، وإدارة الطاقة الفعالة تجعلها ميزة قيمة لأي مؤسسة تعتمد على المعدات أو العمليات الإلكترونية الحساسة. اتصل بنا اليوم لمعرفة المزيد حول كيفية تعزيز سلسلة SVR من موثوقية وأداء نظام إمداد الطاقة الخاص بك.
