تلعب المحولات دورًا حيويًا في النظم الكهربائية الحديثة ، وتغيير مستويات الجهد بكفاءة. لكن الكثير من العجب: هل تستخدم المحولات مع AC أو DC؟
في هذا المنشور ، سنناقش الاختلافات الأساسية بين محولات AC و DC ، مع استكشاف كيفية عمل المحولات مع AC ولماذا يتطلب DC معالجة خاصة. ستتعرف أيضًا على التطبيقات العملية للمحولات في كلا النظامين.
تشمل المكونات الرئيسية للمحول:
الملف الأساسي : هذا هو المكان الذي يتم فيه توفير الطاقة الكهربائية في البداية للمحول. يتلقى التيار المتناوب (AC) ويولد مجال مغناطيسي.
لفائف ثانوية : هذا الملف مسؤول عن تقديم الجهد المحول. يحدد عدد المنعطفات في الملف الثانوي ما إذا كان الجهد قد صعد أو لأسفل.
النواة : يتم وضع نواة مغناطيسية ، عادة ما تكون مصنوعة من الحديد أو الصلب ، بين الملفات الأولية والثانوية. إنه يعزز كفاءة عملية التعريفي الكهرومغناطيسية عن طريق توجيه التدفق المغناطيسي بين الملفتين.
يتم استخدام المحولات بشكل شائع في أنظمة نقل الطاقة ، حيث يتم تصاعد الجهد للسفر لمسافات طويلة ثم انتقل إلى مستوى أكثر أمانًا للاستخدام في المنازل والشركات.
تعتمد المحولات على خاصية الحث الكهرومغناطيسي في العمل ، وهي العملية التي يحفز بها المجال المغناطيسي المتغير تيارًا كهربائيًا في ملف قريب. يحدث هذا فقط عندما يتناوب التيار في الملف الأساسي ، مما يخلق مجالًا مغناطيسيًا متذبذبًا. نظرًا لأن التناوب الحالي (AC) يغير الاتجاه باستمرار ، فإنه يخلق مجالًا مغناطيسيًا ديناميكيًا يمكنه نقل الطاقة إلى الملف الثانوي من خلال الحث.
التيار المباشر (DC) ، من ناحية أخرى ، يخلق مجال مغناطيسي ثابت. لا يمكن للحقل الثابت أن يحفز تيارًا متذبذبًا في الملف الثانوي ، مما يجعل المحول غير فعال مع DC. وبالتالي ، فإن المجال المغناطيسي المتغير في AC ضروري لمحول العمل.

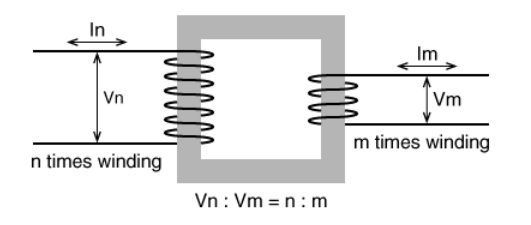

يعمل المحول عن طريق تغيير جهد التيار المتردد وفقًا لنسبة المنعطفات بين الملفات الأولية والثانوية. نسبة المنعطفات هي العلاقة بين عدد المنعطفات في الأسلاك في الملف الأساسي وعدد المنعطفات في الملف الثانوي. تحدد هذه النسبة تغيير الجهد:
STEP-UP Transformer : يزيد الجهد من خلال وجود مزيد من المنعطفات في الملف الثانوي من الملف الأساسي. على سبيل المثال ، إذا كان لفائف الابتدائية 100 منعطف ، والفلف الثانوي لديه 500 منعطف ، فإن الجهد سيزداد بعامل 5.
محول التنحي : يقلل الجهد من خلال وجود انعدام أقل في الملف الثانوي. إذا كان لفائف أولية 500 منعطف وكان لفائف ثانوية 100 منعطف ، فإن الجهد سوف ينخفض بمقدار 5.
تعتمد كفاءة المحول على نسبة المنعطفات ، مما يضمن نقل الطاقة على مستوى الجهد المطلوب. تساعد المادة الأساسية في تركيز التدفق المغناطيسي وتحسين كفاءة المحول.
لا تعمل المحولات مباشرة مع DC لأن DC لا تنشئ مجالًا مغناطيسيًا متغيرًا. لكي يعمل المحول ، يحتاج المجال المغناطيسي إلى التغيير بشكل مستمر ، وهو ميزة AC. عندما يتم توصيل إمدادات التيار المستمر بالملف الأساسي ، فإنه يولد مجالًا مغناطيسيًا ثابتًا ، والذي لا يحفز أي تيار في الملف الثانوي بمجرد استقرار الحقل. لذلك ، لا يوجد تحول جهد ، ولن يعمل المحول بشكل صحيح.
هذا الافتقار إلى مجال مغناطيسي متغير هو السبب في أن المحولات غير مناسبة للاستخدام مباشرة مع DC. لكي يتم تحويل DC بواسطة محول ، هناك حاجة إلى مكونات إضافية لإنشاء تيار متناوب من التيار المباشر.
على الرغم من أن المحولات لا يمكن أن تعمل مباشرة مع DC ، إلا أنه يمكن استخدامها في الأنظمة التي يتم فيها تحويل DC أولاً إلى AC. يتم إجراء هذا التحويل عادة باستخدام العاكس ، والذي يأخذ إدخال DC ويغيره إلى التيار المتردد قبل تمريره عبر المحول.
بمجرد أن يتناوب التيار ، يمكن للمحول أن يصعده أو ينزله وفقًا لنسبة المنعطفات. بعد تحويل الجهد ، يمكن بعد ذلك تصحيح AC مرة أخرى في العاصمة إذا لزم الأمر باستخدام مقوم. هذه العملية شائعة في أنظمة الطاقة الشمسية ، حيث يتم تحويل DC التي تم إنشاؤها بواسطة الألواح الشمسية أولاً إلى AC للإرسال ثم تحويلها إلى العاصمة للاستخدام في المنازل.

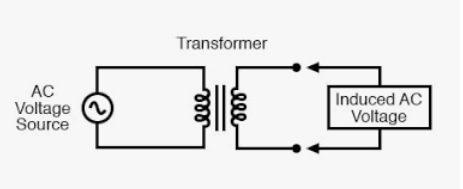

AC : تم تصميم المحولات خصيصًا لأنظمة التيار المتردد لأن AC يوفر المجال المغناطيسي المتقلب ضروريًا للتحريض الكهرومغناطيسي. يتم نقل الطاقة بكفاءة بين الملفات الأولية والثانوية من خلال هذا المجال الديناميكي. محولات AC عالية الكفاءة وتستخدم على نطاق واسع في نقل الطاقة وتوزيعها.
DC : لا يمكن استخدام المحولات مباشرة مع DC لأن DC لا ينتج مجالًا مغناطيسيًا متغيرًا. في دوائر DC ، تكون المحولات غير فعالة ما لم يتم تحويل DC أولاً إلى AC. وهذا يتطلب مكونات إضافية مثل المحولات لإنشاء الحقول المغناطيسية المتقلبة التي يتطلبها المحول.
إن التطبيق العملي وكفاءة المحولات أعلى بكثير في أنظمة التيار المتردد منه في أنظمة التيار المستمر. المحولات هي جزء حاسم من الشبكات الكهربائية ، حيث AC هو الشكل المهيمن لنقل الطاقة. في أنظمة DC ، يجب اتخاذ خطوات إضافية لجعل DC مناسبة للتحول.
المحولات لديها مجموعة واسعة من التطبيقات في أنظمة التيار المتردد ، وخاصة في نقل الطاقة وتوزيعها. وتشمل هذه:
شبكات الطاقة : تُستخدم المحولات لزيادة الجهد في محطات الطاقة ، مما يتيح نقل الكهرباء الفعال على مسافات طويلة. الجهد العالي يقلل من فقدان الطاقة أثناء الإرسال.
الاستخدام المنزلي : تقلل المحولات ذات الجهد العالي من الشبكة الكهربائية إلى مستوى آمن وقابل للاستخدام للمنازل والشركات.
محولات الطاقة : تستخدم العديد من الأجهزة الإلكترونية ، مثل أجهزة الكمبيوتر المحمولة وشواحن الهاتف ، المحولات لتحويل التيار المتردد من منافذ الجدار إلى العاصمة الجهد المنخفض للجهاز.
لدى المحولات أيضًا تطبيقات في الصناعات التي تتطلب معدات عالية الجهد ، مثل مصانع التصنيع ، حيث توجد كميات كبيرة من الطاقة مطلوبة للآلات.
على الرغم من أن المحولات لا يمكن أن تعمل مباشرة مع DC ، إلا أنه يمكن استخدامها في أنظمة متخصصة حيث يتم تحويل DC أولاً إلى AC. في هذه الأنظمة ، يؤدي المحول دوره في ضبط مستويات الجهد. بمجرد تحويل الجهد ، يمكن تحويله إلى العاصمة باستخدام مقوم للتطبيقات مثل تشغيل الأجهزة الإلكترونية أو بطاريات الشحن.
على سبيل المثال ، في أنظمة الطاقة الشمسية ، يتم تحويل DC التي تنتجها الألواح الشمسية إلى AC ، وتحويلها باستخدام محول ، ثم تحويلها إلى DC إذا لزم الأمر. وبالمثل ، فإن المحركات التي تعمل بالطاقة DC تتطلب غالبًا تحويل AC إلى DC قبل استخدامها في الأنظمة التي تنطوي على محولات.
توسع القدرة على استخدام المحولات مع DC ، من خلال العاكس والمقادات ، فائدتها ، ولكن العملية أكثر تعقيدًا من العمل مباشرة مع AC.
تعمل المحولات مع التيار المتردد بسبب تقلب الحقول المغناطيسية ، لكن التيار المستمر يتطلب العاكس ومقاطعات. يعد فهم كيفية عمل المحولات مع التيارات المختلفة أمرًا ضروريًا لتطبيقات مختلفة ، بما في ذلك نقل الطاقة والأجهزة الإلكترونية. إن إدراك هذه الاختلافات يضمن استخدامًا أفضل للمحولات في البيئات اليومية والصناعية.
ج: تعتمد المحولات على حقل مغناطيسي متغير للعمل ، والذي يتم إنشاؤه عن طريق بالتناوب الحالي (AC). تيار مباشر (DC) ينشئ مجالًا مغناطيسيًا ثابتًا ، يمنع تحويل الجهد في المحول.
ج: لا يمكن للمحولات العمل مباشرة مع العاصمة. ومع ذلك ، يمكن تحويل التيار المستمر إلى التيار المتردد باستخدام العاكس قبل المرور عبر المحول ، حيث يمكن بعد ذلك صعود أو لأسفل.
A: يتم تغيير جهد العاصمة عن طريق تحويل DC أولاً إلى AC باستخدام العاكس. بمجرد أن يتناوب التيار ، يمر عبر المحول لتحويل الجهد ، ثم يمكن تصحيحه مرة أخرى إلى العاصمة إذا لزم الأمر.
ج: تم تصميم المحولات لأنظمة التيار المتردد ، حيث يتيح المجال المغناطيسي المتقلب نقل الطاقة. يتطلب DC مكونات إضافية مثل المحولات لإنشاء تيار متناوب ، مما يجعل المحولات غير فعالة دون هذا التحويل.
ج: يمكن استخدام المحولات في الأنظمة التي يتم فيها تحويل DC أولاً إلى AC. في هذه الأنظمة ، تقوم المحولات بضبط مستويات الجهد قبل تحويلها إلى العاصمة ، كما هو الحال في أنظمة الطاقة الشمسية وبعض الأجهزة الإلكترونية.
